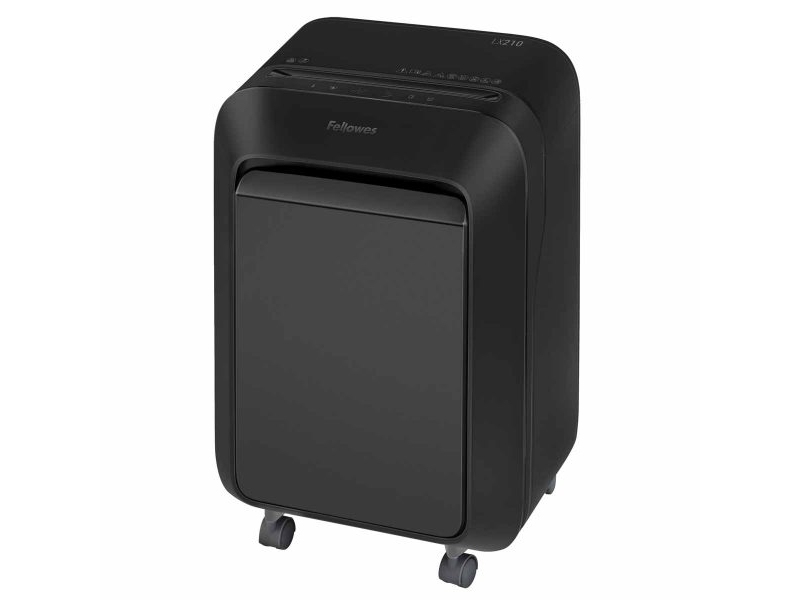

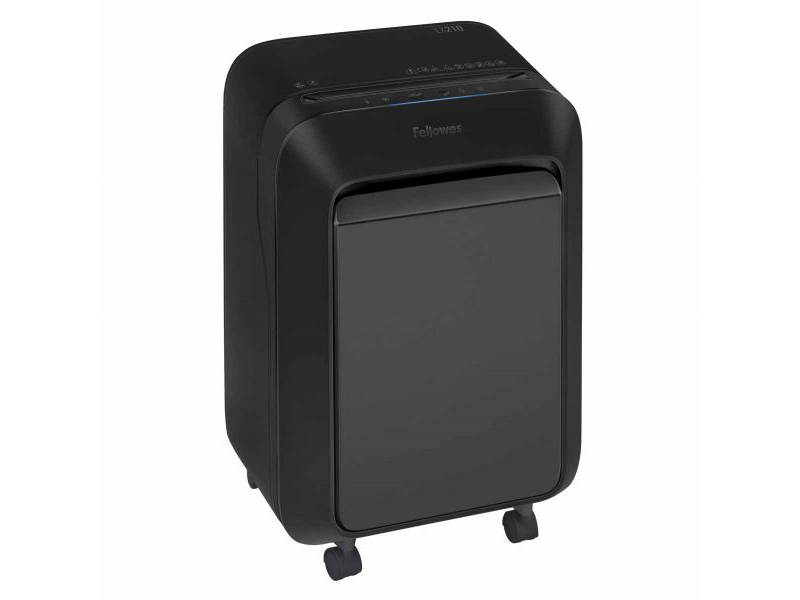

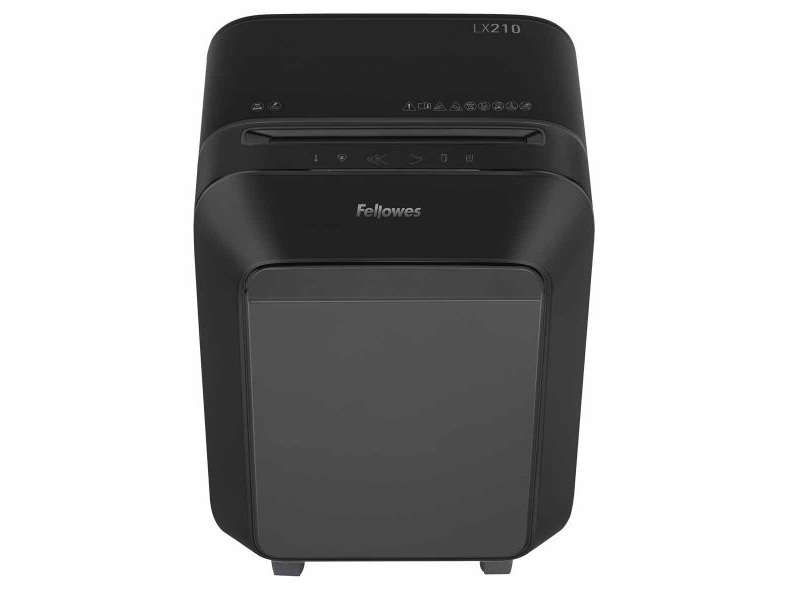

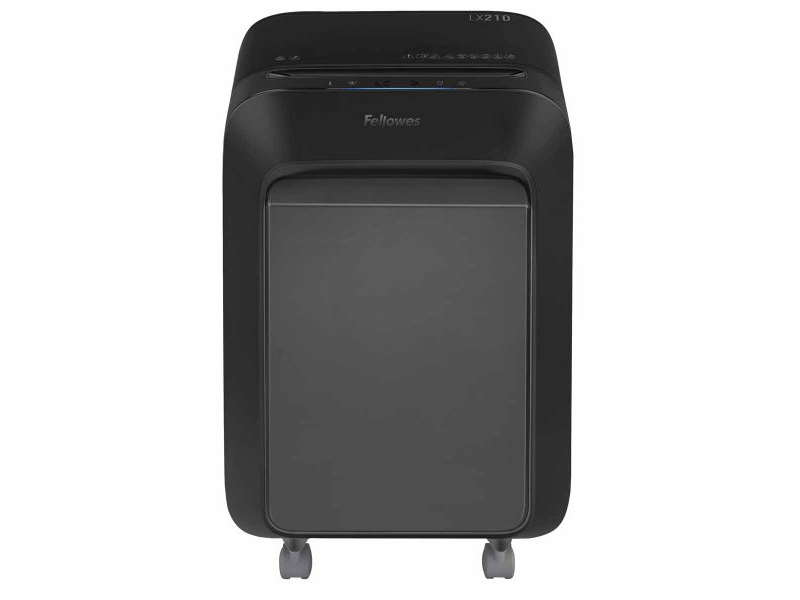

Dokumentu smalcinatajs LX210

• Nākamās paaudzes smalcinātājs ar nepārspējamu ērtību un efektivitāti
• Sasmalcina līdz 16 loksnēm vienlaikus
• Šķērsgriezums – 4×12 mm, A4 lapas iznīcināšana 1300 fragmentos

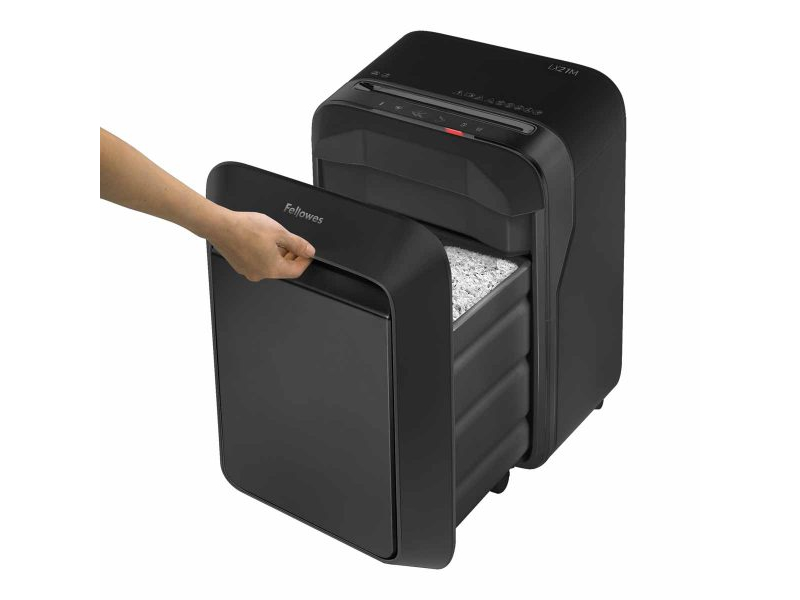

• Ietilpīgs grozs 23 litri ≈ 425 A4 loksnes
• Garantija 2 gadi ierīcei un 5 gadi nažiem
• Iznīcināšanas iespējas – skavas, kredītkartes, saspraudes

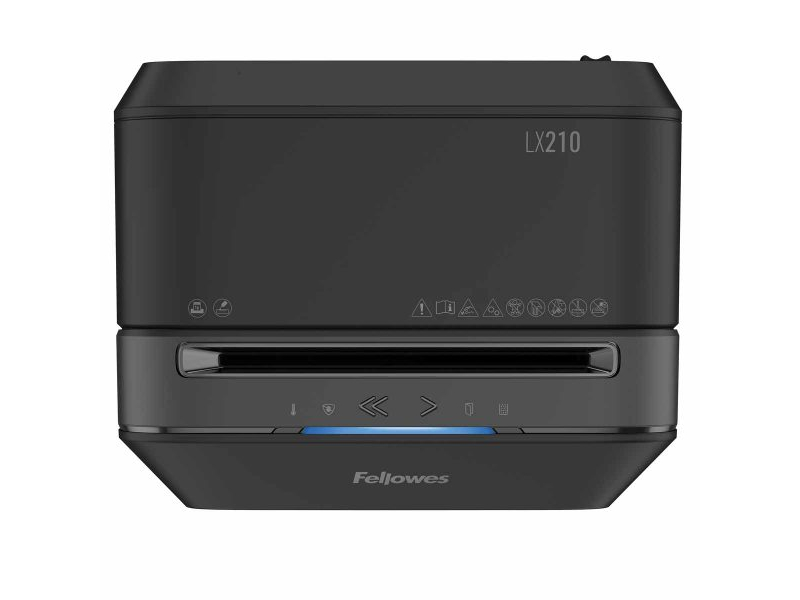

Jaunā LX smalcinātāju sērija pārstāv nākamās paaudzes smalcinātājus ar pilnīgi jaunu dizainu, nepārspējamu lietošanas ērtumu un nepārspējamu smalcināšanas efektivitāti. Smalcinātāja lietošanas ērtības ir sasniegušas jaunu līmeni, pateicoties jaunā daudzfunkcionālā IntelliBAR paneļa izmantošanai: 1. Neticami atsaucīgs Darba cikla indikators paziņos, kad smalcinātājs ir tuvu pārkaršanai un tam ir jāapstājas dzesēšanai. 2. Nesalīdzināma produktivitāte Efektivitātes indikators norādīs, ka var padot vairāk lokšņu, lai sasniegtu maksimālu produktivitāti. 3. Nepārspējama aizsardzība pret sastrēgumiem 100% JAM PROOF™ tehnoloģija palīdz novērst papīra iestrēgšanu. 4. Izcilas ērtības Pilna groza indikators informēs, ka grozs ir gandrīz pilns un tas ir jāiztukšo. 5. Absolūta drošība Izmantojot SAFESENSE® tehnoloģiju, smalcinātājs automātiski apstāsies, ja papīra padeves vietai pieskaras cilvēka rokas vai mājdzīvnieki.   Kādas priekšrocības sniedz jaunais LX smalcinātāju efektivitātes rādītājs? Lietotājs tagad varēs daudz efektīvāk, ātrāk un nebaidoties no papīra iestrēgumiem iznīcināt dokumentus. Zilais indikators norāda, ka smalcinātājs ir ieslēgts un gatavs lietošanai. Zaļais indikators parāda lokšņu skaitu, kas ietilpst smalcinātājā. Jo vairāk lokšņu ievietosiet smalcinātājā, jo platāka būs zaļā indikatora josla. Ja indikators ir tikai daļēji zaļš, tas nozīmē, ka varat pievienot vairāk lapu, lai paātrinātu iznīcināšanu. Pulsējoša zaļa krāsa norāda, ka ir sasniegta optimālā veiktspēja Indikators kļūst daļēji dzeltens, ja slotā ir ievietots pārāk daudz lokšņu. Šajā gadījumā smalcinātājs joprojām iznīcinās, bet, darbs šajā režīmā radīs pārslodzi. Indikators iedegas sarkanā krāsā, ja slotā ir ievietots daudz vairāk lokšņu, nekā smalcinātājs var iznīcināt vienā reizē. Šādā gadījumā smalcinātājs neiedarbināsies, kamēr lietotājs neizņems lieko papīru. Šis algoritms ievērojami samazina papīra iestrēgšanas iespējamību Fellowes ir mainījis pieeju tradicionālo pārkaršanas un pilna groza ikonu norādīšanai. Iepriekšējās paaudzes smalcinātājos šie indikatori kļūst sarkani un smalcinātājs vienkārši apstājas visnepiemērotākajā brīdī. LX smalcinātājos indikatori jau iepriekš brīdina lietotāju, ka, piemēram, pienācis laiks iztukšot grozu.   Kas ir novatorisks LX smalcinātāju pārkaršanas indikatorā? Dzeltenā krāsa norāda, ka smalcinātājs ir tuvu pārkaršanai un drīz apstāsies atdzesēšanai. Šis brīdinājums palīdzēs labāk plānot, kad jāiznīcina lielas dokumentu kaudzes. Indikators kļūst sarkans, kad smalcinātājam nepieciešama dzesēšana. Iznīcināšanu var turpināt pēc 15 minūšu pauzes.   Kādas ir pilnas tvertnes indikatora priekšrocības LX smalcinātājiem? Dzeltenā krāsa brīdina, ka grozs ir gandrīz pilns un drīzumā tas ir jāiztukšo. Ja grozs tiek iztukšots uzreiz, jūs nekad nesaskarieties ar pēkšņu apstāšanās pilnas tvertnes dēļ, kā tas ir ar parasto smalcinātāju. Ja grozs iedegas sarkanā krāsā, tas ir pilnībā pilns un smalcinātājs apstāsies. Tagad noteikti jāiztukšo grozs.   Iepazīstinām ar nākamās paaudzes 100% Jam Proof sastrēgumu novēršanas tehnoloģiju. Sastrēgumu novēršana tagad ir vēl efektīvāka un daudz ātrāka. Iepriekš smalcinātājam ar 100% iestrēgšanas novēršanu bija nepieciešamas aptuveni 10 papildu sekundes, lai noteiktu iestrēgumu, apturētu, padotu papīru nedaudz atpakaļ un pabeigtu lokšņu kaudzes sasmalcināšanu ar palielinātu jaudu. Jaunās paaudzes Fellowes LX smalcinātājos iesprūšanas iespējamība tiek aprēķināta, tiklīdz lietotājs ievieto papīru slotā. Sastrēgumu noteikšanas precizitāte ir palielinājusies, pateicoties īpašiem sensoriem ar augstāku izšķirtspēju. Ja smalcinātāja mikroprocesors prognozē iesprūšanas iespējamību, tad nekavējoties 100% elektromotora jaudas tiks izmantota . Tāpēc LX smalcinātajos papīra kaudze tiek iznīcināta uzreiz 1 padeves reizē un bez liekām apstāšanās reizēm. Ja smalcinātājs saprot, ka kaudze ir pārāk bieza, lai to iznīcinātu vienā padevē, tad papīrs tiek vienkārši padots atpakaļ lietotājam, lai noņemtu lieko.

Tehniskās specifikācijas

Segmentācija	Mazais birojs (1-3)
Lietošana	1-3 lietotāji
Sasm. lapu skaits (80 g/m2)	15
Griešanas veids	Minigriezums
Griešanas izmērs / mm	4×12
Slepenības līmenis (DIN)	P-4
Vid. smalc. ātrums, m/min	2
Darba cikls / min	20 ieslēgts / 15 izslēgts
Pieņem skavas	JĀ
Iznīcina papīra saspraudes	JĀ
Iznīcina kredītkartes	JĀ
Iznīcina CD&Blu-Ray DVD	NĒ
Atsevišķs slots CD	NĒ
Ieteic. lapu skaits dienā	1000
Ieteic. karšu skaits dienā	25
Ieteic. CD skaits dienā	N/A
100% Jam-Proof tehnoloģija	JĀ
SafeSense® Tehnoloģija	JĀ
Enerģijas taupīšanas sistēma	NĒ
Sleep Mode miega režīms	JĀ
Auto-Oil™	NĒ
Groza tilpums / litri	23
Auto Start / Stop	Elektroniskā
Iestrēguma indikators	JĀ
Pilna groza indikators	JĀ
Autom. apst. kad grozs pilns	JĀ
Atvērto durvju indikators	JĀ
Griešanas nažu garantija	5
Garantija	2
Trokšņa līm. bez slodzes, dB	65
Trokšņa līm. ar slodzi, dB	70
Izmēri / mm (HxWxD)	535 x 358 x 297
Svars / kg	12.2
